右目

【 2010.02.22 追記、改編 】

スカイウェイブのヘッドライトの話

Myスカブは、新型の初期型(CJ44。2006年製)の為、

左目は、Lo時に点灯のLo専用仕様

右目は、Hi時に点灯Hi専用仕様

片目点灯…という、ちょっとスポーティ?な仕様でした(笑)

  :
  :

それを、2年半くらい前にHID+両目点灯化しました。


→ スカブといっしょ♪ 『ハレ(ル)オトコ


その後、右目だけ中期型Hi−Lo仕様に交換し…


→ スカブといっしょ♪ 『3年目


にいたります(笑)

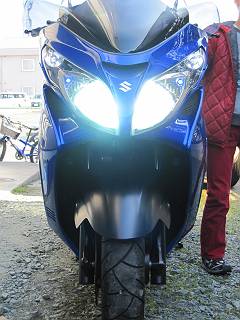

これが、今のLo時と、

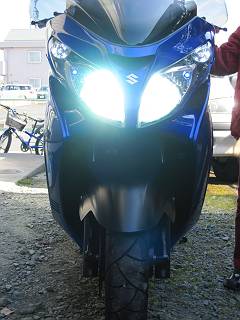

Hi時です。



  :
  :

全然、右目の下半分が全く点灯してません

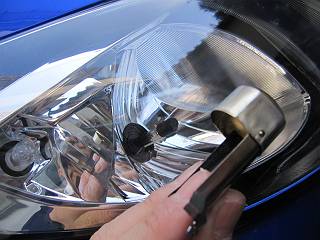

これは、この右目のHID(H4)の仕様で、



こ〜んな感じに、シェードをかぶってるからなんです(笑)

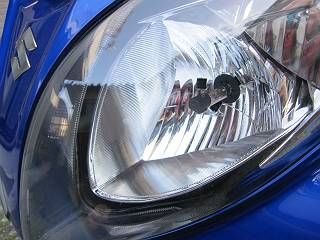

ちなみに、左目のHID(H7)の仕様には、



がぶってません(笑)

  :
  :

(………。)

  :
  :

思いきって取ってみました(笑)



これで、両目の印象はバッチシ…(笑)

さて、さて、ヒカリ具合はどうかな?

  :
  :

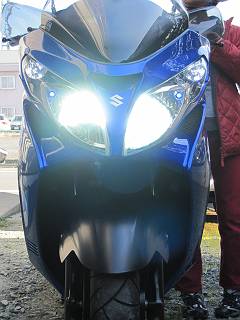

Lo時



Hi時



おー、なかなか、いい感じ?

  :
  :

…って、あれ?

Loがまぶしい?Hiが柔らか?

LoとHiの配光が反対?

このバルブ、前後に動く可動式で、

Loは、動かず(伸びたまま)、

Hiだと、少し引っ込むタイプのバルブなんですが…

  :
  :

実際に、夜見てみると…

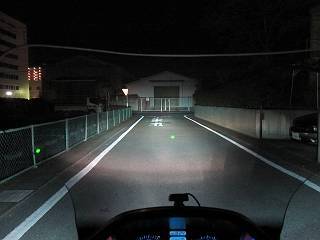

これが、Lo時



ウラの建物まで見える(笑)

これが、Hi時



手前の建物はハッキリ(笑)

  :
  :

やっぱ、Lo−Hiが反対?(笑)

装置(リレー?)入れなきゃダメ?(笑)

※スイッチのHiがオン、バルブでHiがオフ、
 スイッチのHiがオフ、バルブでHiがオンになるヤツ…要相談だな(ニヤリっ)


  :
  :

…と、その時、天の声(コメント)が…

〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜

【 2010.02.22 追記 】

天の声 『バーナーがHI時に後ろに下がる→光軸が上がるでOKです。
     写真も見てもらえれば分かると思いますが、HIですとメインの光が
     手前から奥を照らしているのが分かりますよね?
     光自体も道路から向こうの門まで照らしています。
     ですからいじらず、このままで大丈夫です。』


chibioka 『はい、では、『このままで』行かせて頂きたいとます♪』


※Thanks, KOMOSAN(WARA)

〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜


…でも、左右のヘッドライトの印象は、

見た目もヒカリ具合も同じになったので、


※左:Myスカブ 右:ウルトラマンベリアル

今回は『良し』とするか…(笑)

関連記事

にほんブログ村

コメントの投稿

非公開コメント

Re: 『muse』

はじめまして

>大迷惑ライトに

やっぱ、そうなっちゃいます?!

>シェード

シェードか~…、改造か?(笑)

H4HIDのシェード

スカブ関連で検索しててたどり着いた通りすがりの者なのですが、老婆心ながら…

H4球HI-LO使用前提のリフレクタ(反射鏡)で、HID換装の際にシェードを取っ払ってしまうと常時HIビーム状態の大迷惑ライトになってしまいますよ。

実際、上段の画像で右目の照射範囲だけ元々カットされるべきラインが消えてかなり上方まで照らしてしまっています。
この画像の距離でしたら前方に見えるフェンスの下あたりで光が切れてないとダメでしょうね

H4のハロゲン球を見てもらえば分かると思いますが
LOビーム時に発光する部分(バルブ前端の方)には下に受け皿のような遮光板が付いています。
バルブ下方にも光が抜けるのはHIビーム時だけ。
この働きをするのがHIDバーナーのシェードだと思ってください。
(※備考:スライド式H4の場合、HIのポジションにバーナーが後退したときに下向きに光が抜けるようにシェードにスリットが開いてますがサンテカHIDにはないようですね)

一方、H7球には元々シェードがありませんので左目はHIDに換装してもシェード無しで配光が成立するリフレクタです。
右目の下半分が光らないのはH4リフレクタの仕様ですからそういうことで…
HIDは光量がハロゲンの比ではないのでそのあたり配慮が必要ですよ。

自分のK8スカブもHID換装しているのですが、両目とも笑ったように上半分だけ光ってますよ…(笑)

Re: 『caraco』さん

>エヴァ

た、確かに…写真みつけないと(笑)

最後の写真

暗闇に浮かぶライト。かっくぃ~!
エヴァにも見える?

Re: 『かも』さん

>これであってます

え?いいの、これで!?ホントに!?

え?なに?なに?

>バーナーがHI時に後ろに下がる→光軸が上がる…(うんぬんかんぬん)…このままで大丈夫です。

え?ほんと!!『かも』大先生がいうならOKだね!!(太鼓判!?)

…という事で、しばらく、コレで行きます(笑)

Re: 『bluestep437』さん

>シェード取っちゃって、上下逆さまにセットしちゃった?

いや、たぶん、大丈夫!!…だと思う(自信なし。笑)

お、次のコメントで『かも』先生からのコメントが…

Re: 『らいちゃん』さん

>最後の写真は…ウルトラマンっぽい

ははは、確かに、今年の映画にでてきた、『悪のウルトラマン』っぽいね~~(笑)

いやいや

これであってますよ?
バーナーがHI時に後ろに下がる→光軸が上がるでOKです。
写真も見てもらえれば分かると思いますが、HIですとメインの光が手前から奥を照らしているのが分かりますよね?光自体も道路から向こうの門まで照らしています。
ですからいじらず、このままで大丈夫です。

上下反対に

シェード取っちゃって、上下逆さまにセットしちゃったなんて事はないですよね。
回路がHi/Lo反転なんてあるのかなぁ。
ちなみに原因がバルブにあるなら、http://item.rakuten.co.jp/auc-lala/10000278/" target=_blank>http://item.rakuten.co.jp/auc-lala/10000278/
こんなのありますよ。

左目探偵…


違うバージョンかと思ったら
スカブくんでしたぁ~

日記の最後の写真は
何気に ウルトラマンっぽい 感じです。(*^o^*)

Re: 『せん』さん

>次なるHID細工…実行はいつ?

いつになることやら…3/7のOBSCのツーには間に合いそうもありません(笑)

まぶしかったらゴメン(笑)

Re: 『toshichy98』さん

>HIDの両目

あれ、片目でしたっけ???

>その前に

サイバーダインですね、わかります(笑)

次なる・・・

次なるHID細工が密かに進行しているのですね。
実行はいつ?

カッコイイ!!

 HIDの両目はイイですね!
次は私も・・・(`⌒´)ゞ

(その前に、自分を改造しなきゃ! 笑)
